disyuntor mt – 1p+n – 4,5ka – c – 10A

disyuntor mt – 1p+n – 4,5ka – c – 10A

EFAPEL MODUS 55 55110 5CP

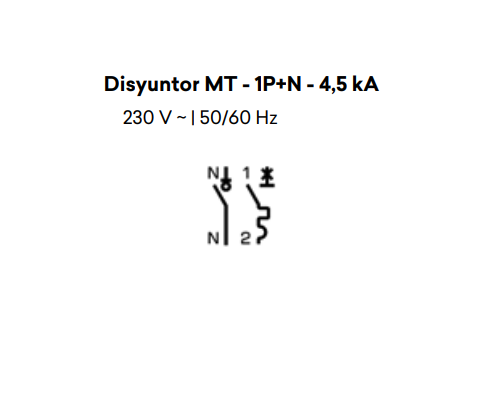

Funcionamiento disyuntor mt – 1p+n – 4,5ka – c – 10A un módulo

Funcionamiento como magnetotérmico.
Indicación de la posición del contacto.
Capacidad para disipar rápidamente la energía almacenada durante el corte.
Alta resistencia a la corriente de cortocircuito.

Características

Número de polos: 1; 1P+N; 2; 3; 4
Tensión: 230/400 V
Calibre: 1; 2; 3; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63
Curvas de disparo: B; C; D
Poder de corte (Icn): 4,5 kA; 6 kA; 10 kA
Frecuencia: 50/60 Hz
Clase de energía: 3
Pulso de tensión máximo: 6,2 KV
Vida útil mecánica: >20000 ciclos
Vida útil eléctrica: >8000 ciclos
Conexión por Puente de Conexión en “U”
Conexión por Puente de Conexión Recto
Capacidad de conexión de conductores: 25 mm2
Altura conexión: 19 mm
Máxima capacidad de conexión: 2,0 Nm
Temperatura ambiente de instalación: -5 °C a +40 °C (la temperatura
media no debe exceder los 35 ºC)
La humedad no debe exceder los 50 % a 40 °C o los 90 % a 25 °C.
El equipo debe instalarse verticalmente en un lugar donde no haya impactos ni vibraciones fuertes.

FICHA TÉCNICA INTERRUPTORES MAGNETOTÉRMICOS EFAPEL
